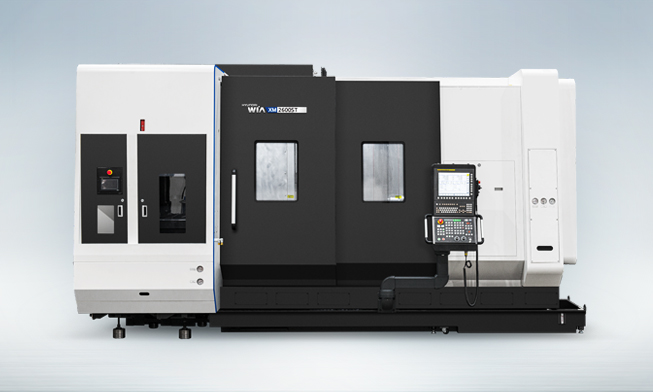

XM 2600ST
特点
| 内藏式主轴 | 内藏式主轴 | 内藏式主轴 | 线轨 |
 |  |  |  |
| H | S1 | S2 | XYZ |
机型变化

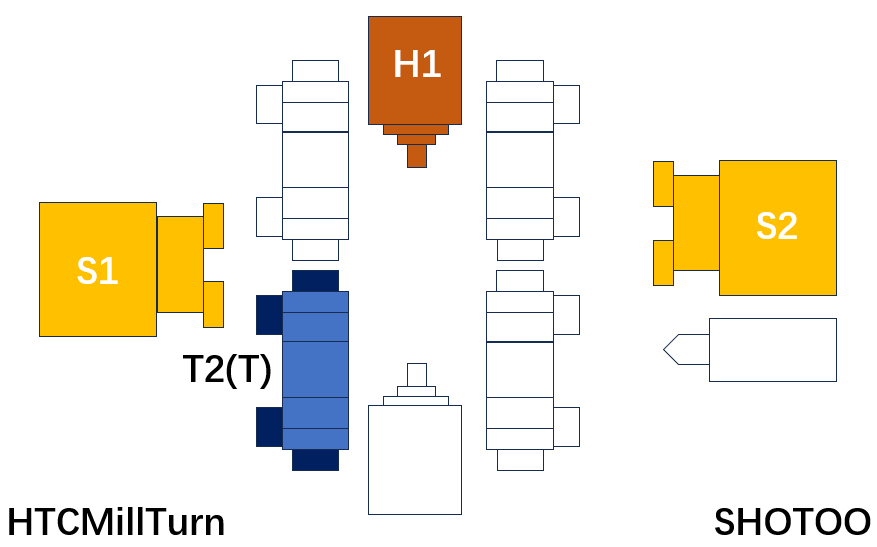

| 1170 卧车（车铣复合）（2主轴+1铣削主轴+刀塔#2 T） | 1180 |
 |  |
| 类别 | 项目 | 规格 |
| 容量 | 床身上回转直径[mm] | 660 |
| 鞍座上最大回转直径[mm] | 660 | |
| 工件 | 工件直径[mm] | 660 410 |
| 工件长度[mm] | 1540 | |
| 卡盘 | 卡盘大小(S1)[in] | 10 |
| 可选卡盘(S1)[in] | 12 | |
| 车削主轴1(S1) | 棒材直径[mm] | 81 |
| 进给 | X轴行程[mm] | 695 |
| Y轴行程[mm] | 300 | |
| Z轴行程[mm] | 1585 | |
| B轴行程[deg] | 240 | |
| C轴行程[deg] | 360 | |
| 快移速度(X)[m/min] | 48 | |
| 快移速度(Y)[m/min] | 36 | |
| 快移速度(Z)[m/min] | 48 | |
| 快移速度(B)[r/min] | 40 | |
| 快移速度(C)[r/min] | 200 | |
| 工作台 | 工作台承重[kg] | 260 |
| 工作台大小[mm] | D255 D315 | |
| 范畴 | 数控品牌 | 发那科 西门子 |
| 数控系统 | FANUC 31i-B5 PLUS | |
| 产地 | 韩国 |
铣削主轴 1(H1)
| 主轴名 | 铣削主轴锥度 | Capto C6 HSK-A63 | 铣削主轴转速[rpm] | 12000 | 铣削主轴功率[kW] | 15 22 | 铣削主轴扭矩[Nm] | 67.8!120 | 传动 | 内藏式主轴 |
刀库 1
| 刀柄锥度 | Capto C6 | 刀库数量[ea] | 40 80 | 刀具直径[mm] | 90 | 刀具长度[mm] | 450 | 刀具重量[kg] | 12 | 换刀时间(刀对刀)[s] | 1.8 | 换刀时间(切对切)[s] | 7.8 |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
车削主轴1(S1)
| 主轴名 | 车削主轴1最大转速[r/min] | 4000 | 轴承内径（前面）[mm] | 鼻端形式(S1) | A2-8可配卡盘 | 车削主轴1通孔径[mm] | 91 | 功率[kW] | 22！30 | 扭矩[Nm] | 410！724 | 车削主轴1传动 | 内藏式主轴 |
刀塔#1(T1)
| 刀塔名 | 刀柄 | 外圆刀具 | 镗杆 | 刀位数 | 分度时间(相邻刀位) | 转速 | 功率 | 扭矩 |
导轨
| 轴 | X | Y | Z |
| 导轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 |
| 数量 | 2 | 2 | 2 |
照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
